Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Toepassing: | Het Netwerk van FTTH FTTB FTTX | verlies terug: | SM >60dB MM>30dB |
|---|---|---|---|
| Kabel lengte: | 1m of aangepast | Toevoegingsverlies: | ≤0.7dB |

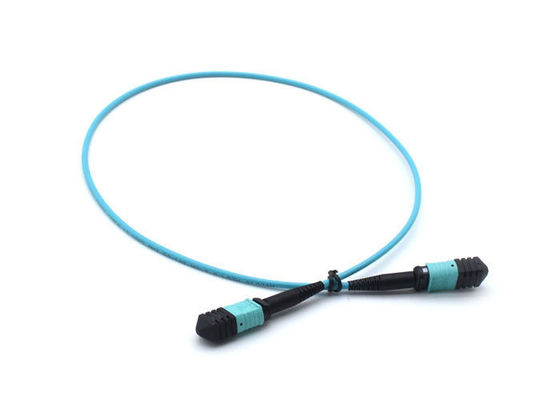

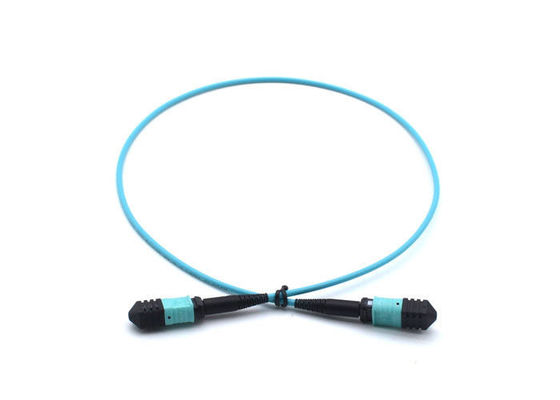

| naam: | vezel optische MPO patchcord | Bedrijfstemperatuur: | -40~75 ℃ |
| Markeren: | Het Flardkoord van MPO MTP,Het duplexkoord van het Vezel Optische Flard |
||
1. Eigenschappen:
Iec61754-7 & volgzame gr.-1435-KERN.
Het modulaire ontwerp, stop-sluit structuur, gemakkelijk voor test, installeert, verwijdert en past aan.
Gewoonlijk, kunnen enige MTP/MPO-de schakelaars typisch 12 of meer vezel aanpassen,
1U hoogte de bedradingsruimte kan tot 96 LC optische interface, Sectie aanpassen.
Van het besparingskabinet en rek ruimte, gemakkelijk kabelbeheer
Soorten vezel, beschikbare kabel, om aan verschillende klantenbehoeften te voldoen.
Kan keus van mannetje, wijfje. Bereik het nauwkeurige die plaatsen met de adapter wordt aangesloten via
Speld-speld het plaatsen functie, hoge stabiliteit.
Multi-core metalen kap, kleine grootte, hoge snelheid en hoge capaciteit om aan de behoeften van optisch te voldoen
de vezelcommunicatiesystemen en hoog rendementhigh-density verbinden bedrading onderling.
Voor toekomstige hoogst scalable netwerkinfrastructuur, steunen Ethernet en Vezelkanaal
vereisten 10/100-1Gbps.
2. MPO/MTP type:
| mannetje (met Speld), wijfje (zonder Speld) | |
| Metalen kaptype | Standaardsm, SM Met beperkte verliezen; Standaardmm., MM. Met beperkte verliezen |
| Vezelkern | 4core, 8core, 12core, 24core |
| Huisvestingskleur | Groen (SM), Beige (Gele MM.), (SM Met beperkte verliezen), Blauw (OM3 50/125) |
| Oppoetsende manier | PC, APC |
| Kabeltype | Lintkabel, Lintvezel, 3.0mm Minikabel (250um12F, 24F), 0.9mm kabel |
3. MPO/MTP testverzoeken
a. Endfaceverzoek:
| 400 X | Tekortbeschrijving | Sta hoeveelheid toe | |
| Vezel (9um, 50um, 62.5um) | Witte krassen | ≤3um | Beperkt geen |
| Vlek | ≤2um | 5 PCs | |
| Tekort | / | Toegestaan geen | |
| Bekleding (62.5-125um) |
Witte krassen | ≤3um | Beperkt geen |
| ≤5um | 1 PCs | ||
| Zwarte krassen | ≤3um | 2 PCs | |
| Zwarte vlek | ≤2um | Beperkt geen | |
| ≤5um | 3 PCs | ||
| Tekort | ≤2um | Rond beperkt geen | |
| ≤15um | De totale lengte is minder dan zijlengte 1/4 | ||
| Plastic ring | / | Beperkt geen | |
b. Prestaties:
| MPO/MTP | SM standaardmetalen kap | SM metalen kap met beperkte verliezen | MM. standaardmetalen kap | MM.metalen kap met beperkte verliezen | |
| Het Verlies van IL | Typisch | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Maximum | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| Herhaalbaarheid | ≤0.30dB (Stop meer dan 500 keer) | 0.30dB (Stop meer dan 1000 keer) | |||
| Uitwisselbaarheid | ≤0.30dB (met één van beiden een aanpassingsschakelaar) | ||||
| Treksterkte | ≤0.30dB (Maximumspanning 66N) | ||||
| Schok | ≤0.30dB (10~55Hz) | ||||
| Temperatuurwaaier | -40°C ~ +75°C | ||||
c. Interferentieindicatoren:
| MPO/MTP schakelaar | Afmetings 3D Test |
| Straal van Kromming | X ≥2000mm, Y ≥50mm |
| Vezelhoogte | 1000~4000 NM |
| Endfacehoek | X ±0.3°, Y ±0.3° |
| Kernonderdompeling | ±300nm |
d. Lengtetolerantie:
| Lengte (M) | Tolerantie |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
4. Toepassing:
Telecommunicatie
Computernetwerken
CATV-netwerken
Actieve apparatenbeëindiging
